副鏡の組み込み

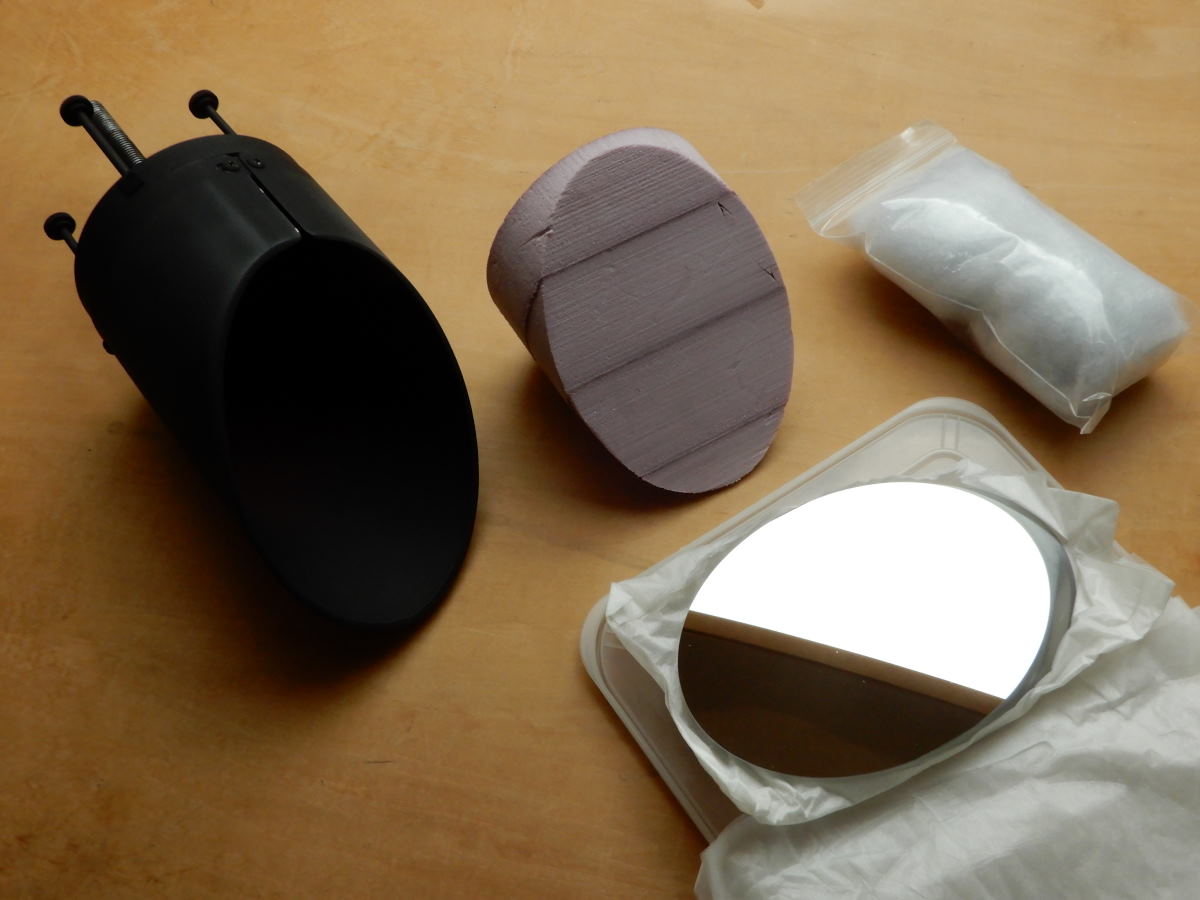

昨日副鏡をホルダーに組み込みました。ホルダーはAstroSystems社から購入した短径5インチ（127mm）用のものです。発泡樹脂のサポート材とfiber fill（綿）を詰めて副鏡を保持します。

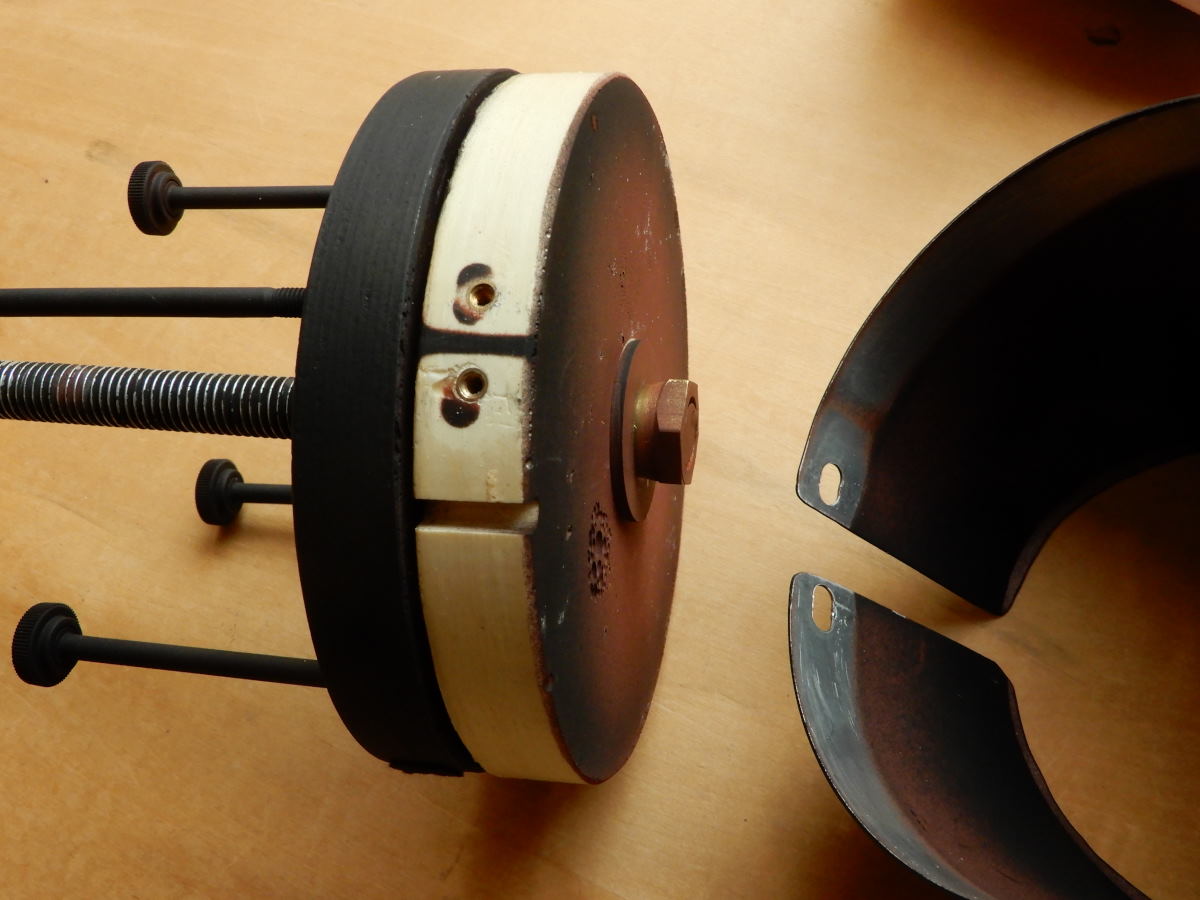

ベースの素材は樹脂製ですがねじ部には黄銅のインサートが設けてあります。下側の溝はヒーターを使う場合にケーブルを通すためと思います。

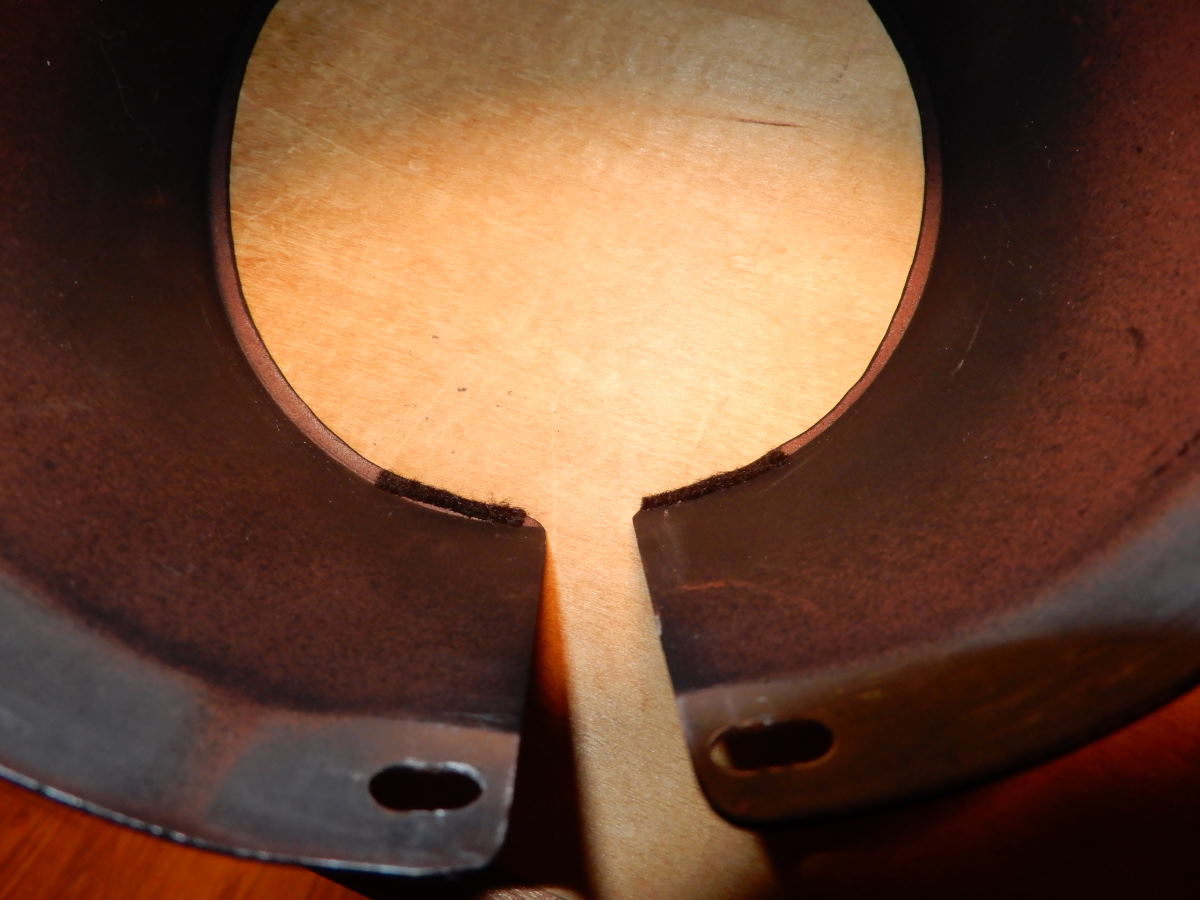

ホルダーはアルミ板製で内側全周に厚さ2mmの抜け止めが設けらています。傷防止のために抜け止めの内側には120°間隔で3か所に2mm×30mmのフェルトを貼りました。この際に素手で作業したのがいけなかったようでフェルトの当たった鏡の周辺に汚れがついてしまいました。フェルトを含めてきれいに拭いてから組み込みをやり直しました。

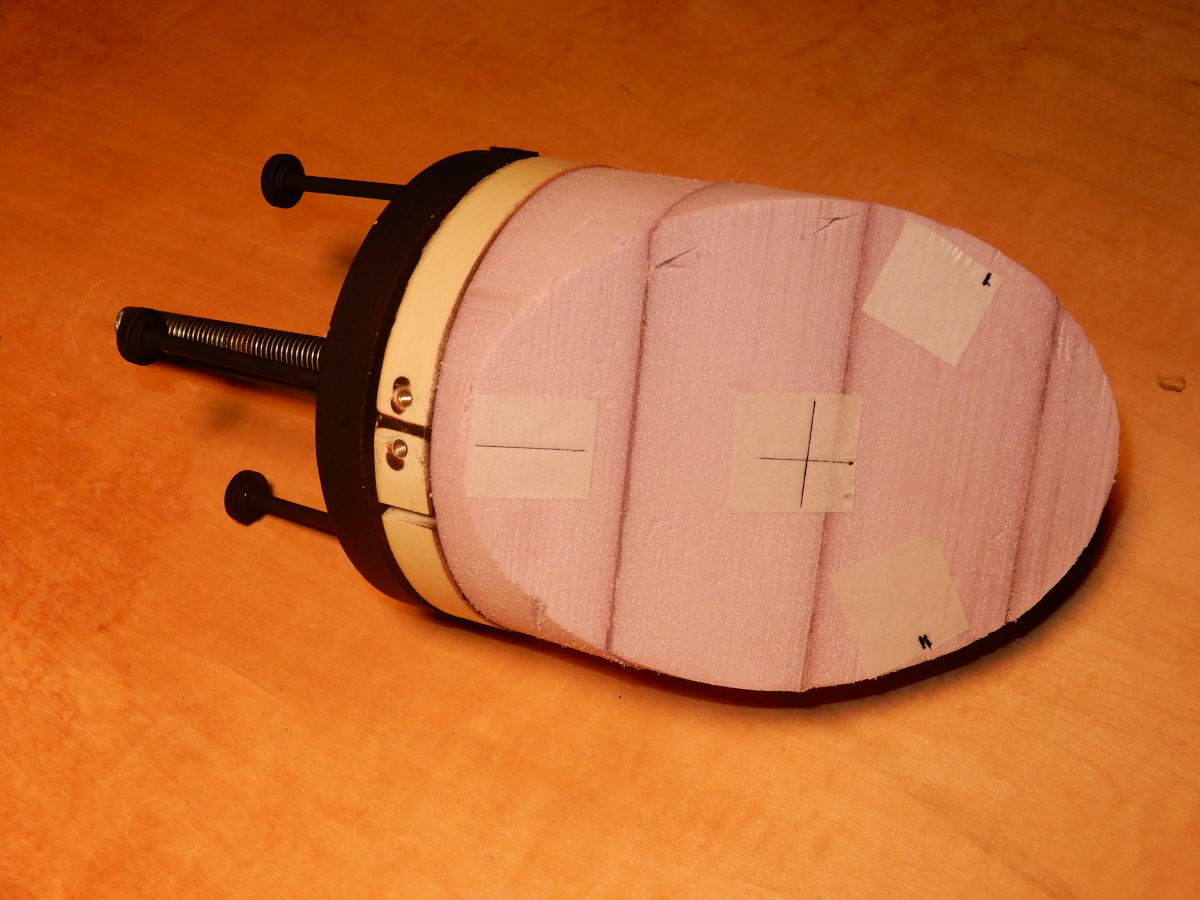

サポート材は両面テープで固定しました。

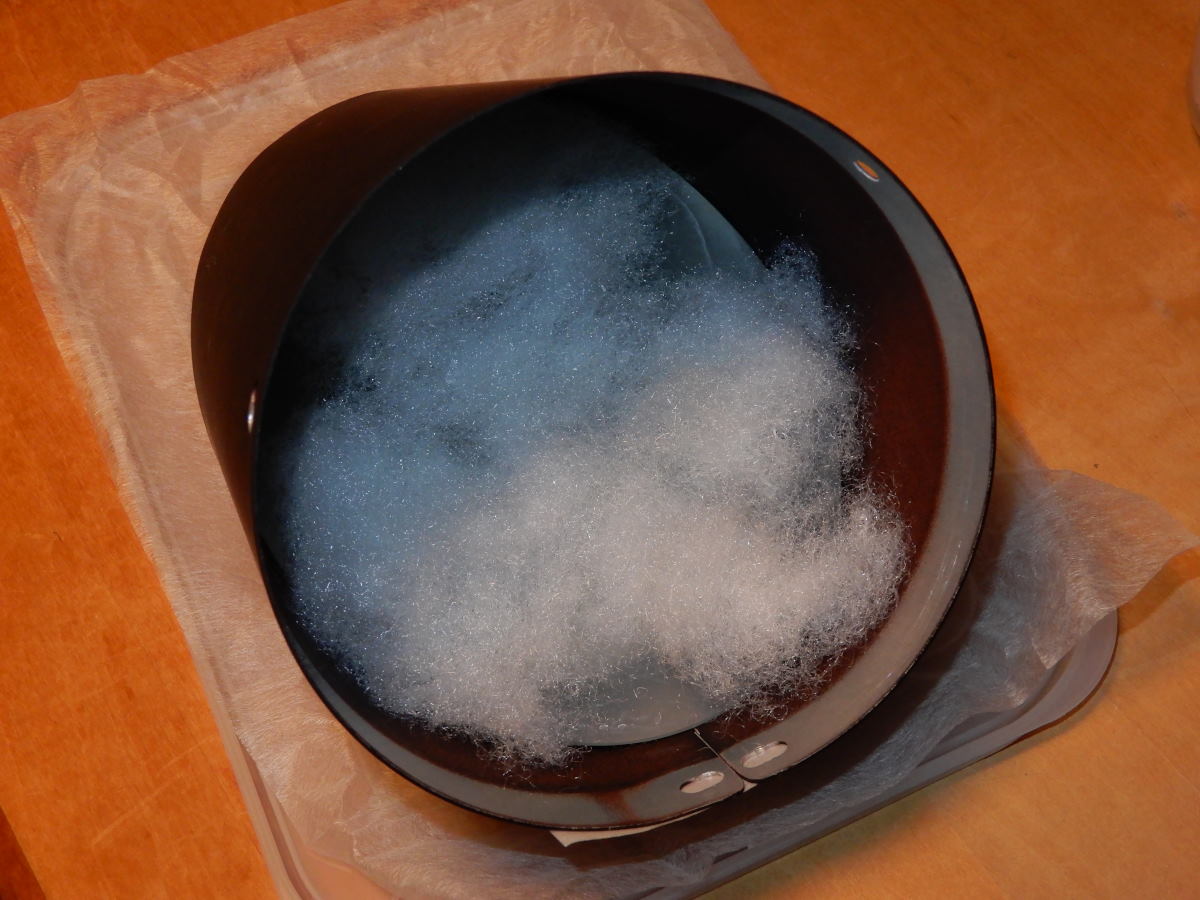

綿の詰め加減は鏡がガタつかない程度に詰めて様子をみます。

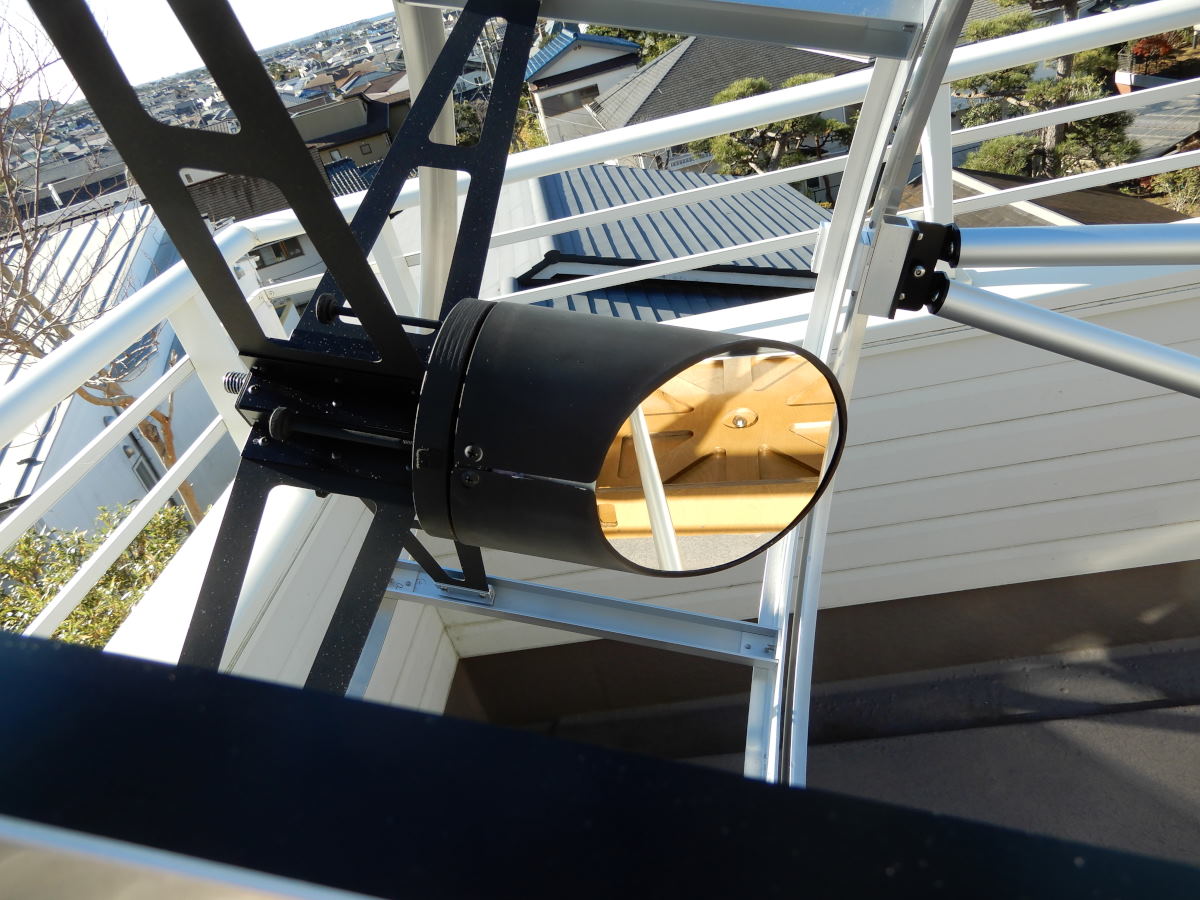

組み込み完了。副鏡の短径は127mmでしたが、ホルダーに組み込んだので抜け止めの厚さ分が小さくなりました。有効な短径は実測122.5mmです。少し大きめの副鏡にしておいてよかったです。
