絞り板の工作

トラス枠は副鏡ケージ側の上枠とミラーボックスへ取り付ける下枠を作っていますが、今日は下枠に取り付ける絞り板を作りました。ホームセンターで求めた5.5mm厚、900mm×900mmのシナべニアから728mm×728mmの角板を切り出し中央にΦ620mmの穴を開けました。

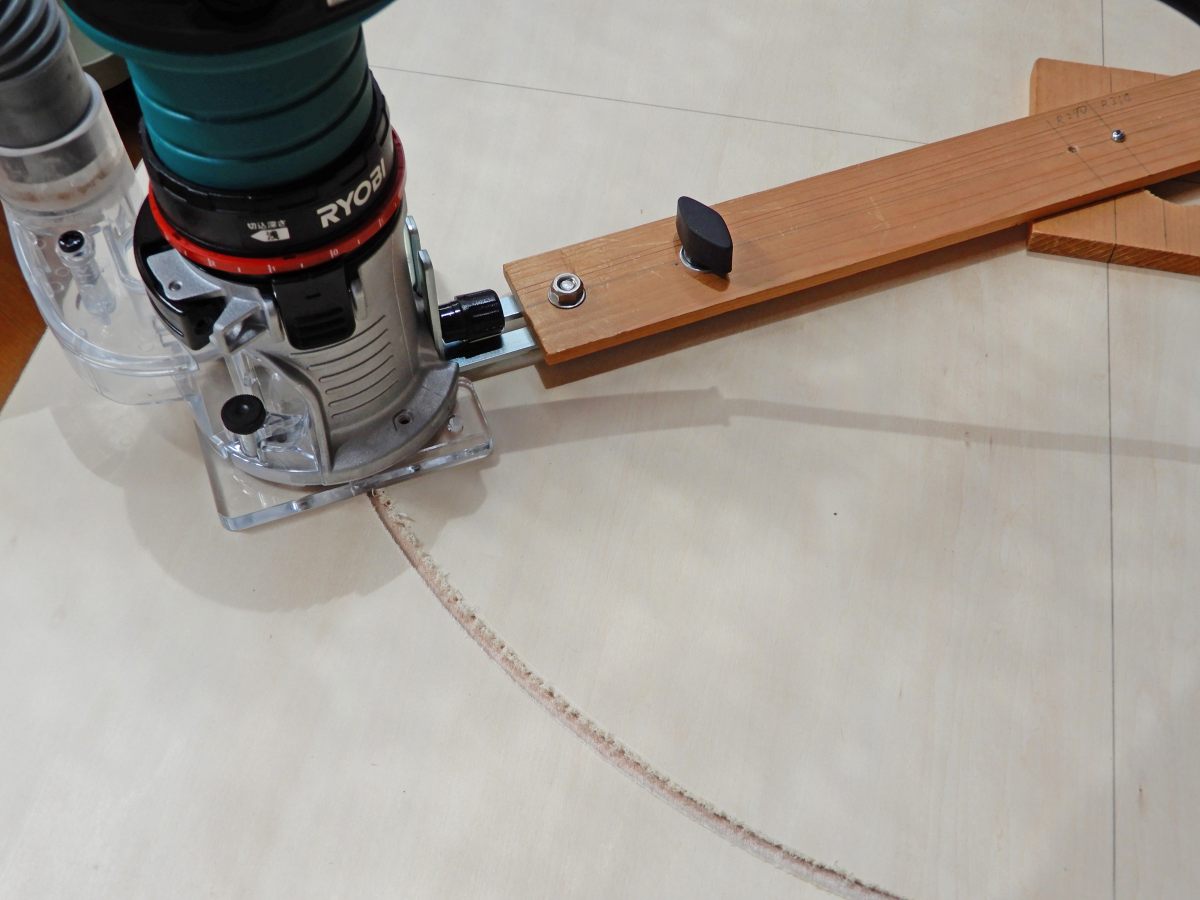

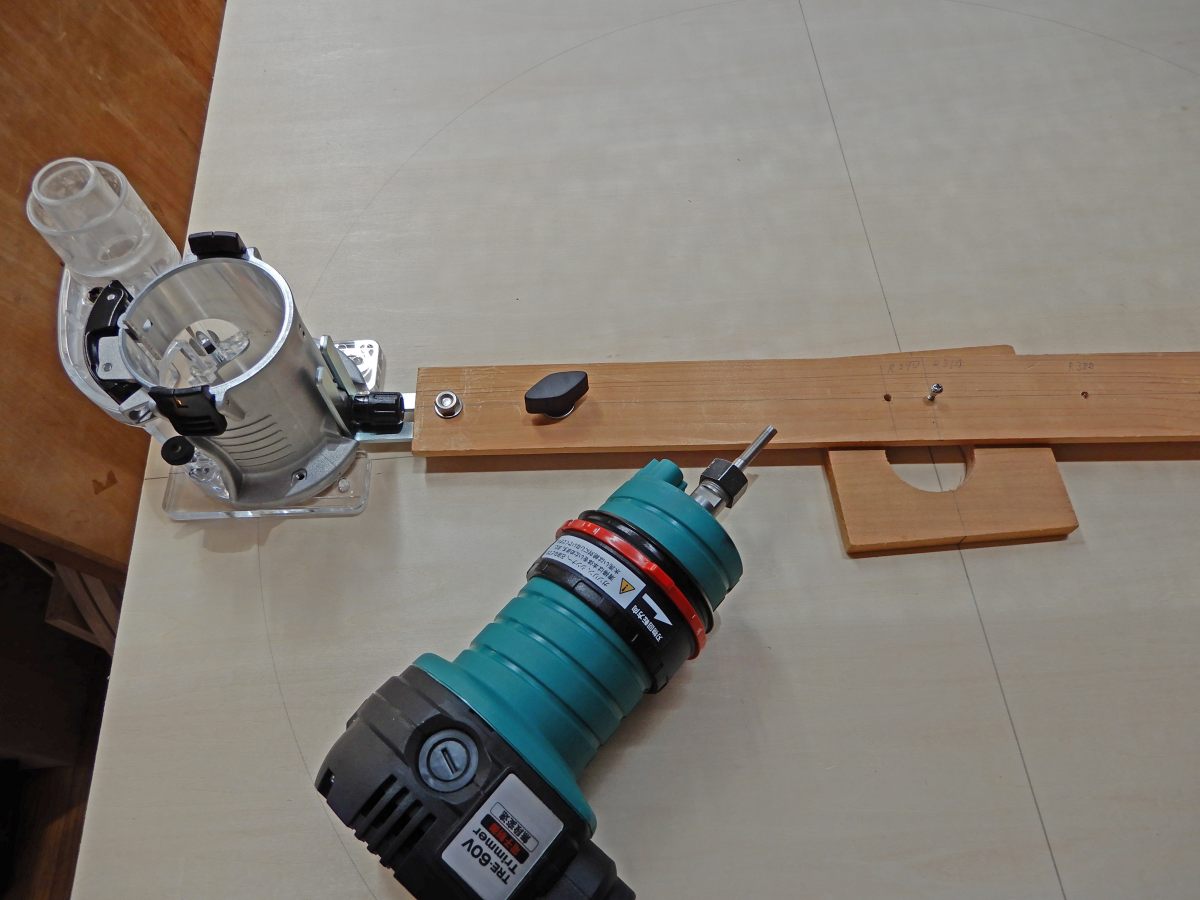

簡易なコンパスでトリマーをガイドしΦ620mmの穴を開けます。端板を両面テープでシナべニアへ接着し木ネジをセンターにしています。

180度対向した箇所を少し残して保持し最後は慎重にカットしました。

試しに嵌めてみました。このあと艶消し黒色塗装を施し、ビスでアングル材に固定する予定です。丸い残材、有効利用したいです。
